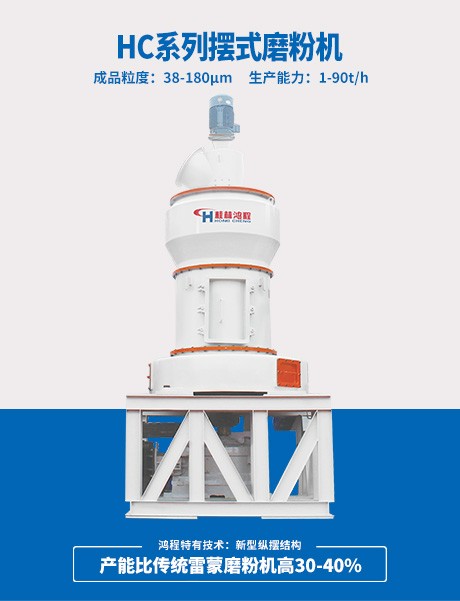

HC系列擺式磨粉機是桂林鴻程在傳統雷蒙磨基礎上,自主研發創新的一款新型高效粉磨設備，各項技術指標同比R型機均有大幅度提高,是傳統雷蒙磨的理想替代產品。其中HC1700型比同類5R設備產量高出約2.5至4倍，有效降低能耗，HC3000型號是目前全球超大型雷蒙磨粉機,能滿足不斷擴大的工業化規模生產需求，大大提高設備效能，技術處于國內高超水平,特別適合如電廠脫硫、錳業、煤粉等大規模粉體加工。
產品適用于粉磨石灰石、方解石、滑石、白云石、石英石、鋁礬土、大理石、長石、重晶石、磷礦、煤礦、陶土、石墨、高嶺土、硅灰石、石灰、膨潤土等莫氏硬度7級以下,濕度6%以內的各種非易燃易爆物料。
ADVANTAGES AND CHARACTERISTICS
EQUIPMENT PARAMETERS
| 型號 | 磨輥個數 | 磨環公稱直徑 | 最大進料粒徑 | 成品粒度(μm) | 產量(t/h) | 整機功率 |
| HC800 | 3 | 800 | ≤15 | 38-180(80-400目) | 0.3-3 | 49.5 |
| HC1000 | 3/4 | 1000 | ≤20 | 1-5 | 101 | |
| HC1300 | 4/5 | 1300 | ≤30 | 2-9 | 198.5 | |
| HCQ1500 | 4 | 1500 | ≤30 | 2-10 | 282 | |
| HCQ1850 | 4 | 1850 | ≤30 | 8-28 | 400 | |
| HCQ2000 | 4 | 2000 | ≤40 | 10-35 | 537 | |
| HCQ2300 | 4 | 2300 | ≤40 | 10-45 | 685 | |
| HCQ2600 | 4 | 2600 | ≤40 | 15-60 | 975 | |
| HC3000 | 4 | 3000 | ≤40 | 45-90 | 1832 | |
| HC110G | 3 | 800 | ≤20 | 2-6 | 101 | |
| HC150G | 4 | 1000 | ≤30 | 4-12 | 282 | |
| HC186G | 4 | 1300 | ≤30 | 9-30 | 400 | |
| HC230G | 4 | 1500 | ≤40 | 12-45 | 685 | |
| HC260G | 4 | 1850 | ≤40 | 18-65 | 975 | |
| HC339G | 4 | 2000 | ≤50 | 42-85 | 1832 |
說明：產量與物料種類、物料成分、區域分布、原料顆粒大小相關，以上數據僅供參考。
WORKING PRINCIPLE
粒徑適合的原料，通過給料機構（振動/皮帶/螺旋給料機或鎖風喂料機等）送入主機;高速旋轉的磨棍在離心力作用下緊緊滾壓在磨環上，由鏟刀鏟起物料送到磨輯和磨環形成的碾磨區域，物料在碾壓力的作用下破碎成粉;在風機的作用下，碾磨成粉的物料被吹起經過分選機，達到細度要求的通過分選機，達不到要求的被分選機攔下，重回磨腔繼續碾磨。
收集：1、閉路系統:分選出的合格物料通過管道吹入旋風收集器，通過旋風的作用，實現料、氣分離，收集的物料經卸料閥送入下一工序,分離的氣流通過風機作用，進入主機，參與下一次循環;系統中多余的氣流通過脈沖除塵器后，排放到大氣中，保證系統穩定運行;脈沖除塵器收集效率達99.99%,保證排放達到環保標準。
2、開路系統:分選出的合格物料通過管道吹入脈沖收集器，通過濾袋的作用，實現料、氣分離，收集的物料經卸料閥送入下一工序,分離的氣流通過風機作用，進入排氣管道,排放到大氣中;脈沖除塵器收集效率達99.99%,保證排放達到環保標準。
成品處理：旋風/脈沖收集器下方卸料閥，可接包裝機直接裝袋打包，也可接散裝機直接裝車運輸，還可通過輸送機構送到成品倉儲存。
